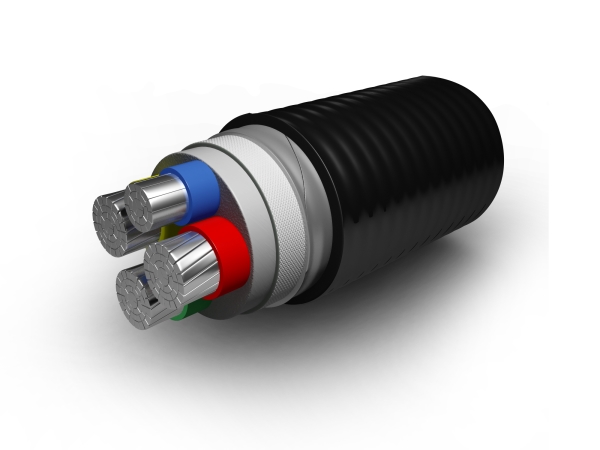

鋁合金電纜YJHLV82
交聯聚乙烯絕緣聚氯乙烯護套鋁合金帶連鎖鎧裝稀土高鐵鋁合金電力電纜
e. 0.6/1KV （4+1）芯交聯聚乙烯絕緣聚氯乙烯護套鋁合金帶連鎖鎧裝稀土高鐵鋁合金電力電纜
1. 產品結構特點：
緊壓絞和稀土高鐵鋁合金導體
阻燃交聯聚乙烯絕緣
軋紋聚酯帶繞包
鋁合金帶連鎖鎧裝護層
聚氯乙烯護套或聚烯烴護套
5000V及以上采用內、外屏蔽層
2. 產品特性分析：
稀土高鐵鋁合金電力電纜在發達國家已得到廣泛應用。
導體：抗蠕變、高柔韌、強延展、低反彈、連接穩定。
絕緣：耐高溫、防燃燒、抗老化、強耐用、低碳環保。
鎧裝層：經濟性能優越，特殊的自鎖形式，堅固強韌。
外護套：采用無鉛無鎘的PVC，可在潮濕場所安裝，亦可直埋或敷設在水泥中使用。
應用特點：電纜的鎧裝層強度高，比鋼帶鎧裝更輕、更易剝離，安裝便利，可免橋架安裝，降低成本。不局限于360度安裝，不需要拉線盒。在拐角處易彎曲，減少管道的需求，具備普通管道所不具有的超強柔韌性，經工廠精心設計，在安裝過程中有效避免導線損傷，亦可根據用戶需要生產低煙無鹵、耐火阻燃金屬連鎖鎧裝電纜，能達到阻燃ⅠA級、耐火Ⅰ級，符合GA306.1及GA306.2標準。
3. 產品使用要求：
適用于600V—35KV電壓等級；適用于90℃下干燥或潮濕場所；可室內、室外安裝，可垂直安裝，也可托架或沿墻敷設，也可地下直埋安裝；彎曲半徑最小為7倍外徑，也可360度彎曲；適用于民用、商業、工業、大型場館、娛樂場所、礦井、地鐵以及各類級別危險地區等場所。
緊壓絞和稀土高鐵鋁合金導體
阻燃交聯聚乙烯絕緣
軋紋聚酯帶繞包
鋁合金帶連鎖鎧裝護層
聚氯乙烯護套或聚烯烴護套
5000V及以上采用內、外屏蔽層
2. 產品特性分析：
稀土高鐵鋁合金電力電纜在發達國家已得到廣泛應用。
導體：抗蠕變、高柔韌、強延展、低反彈、連接穩定。
絕緣：耐高溫、防燃燒、抗老化、強耐用、低碳環保。
鎧裝層：經濟性能優越，特殊的自鎖形式，堅固強韌。
外護套：采用無鉛無鎘的PVC，可在潮濕場所安裝，亦可直埋或敷設在水泥中使用。
應用特點：電纜的鎧裝層強度高，比鋼帶鎧裝更輕、更易剝離，安裝便利，可免橋架安裝，降低成本。不局限于360度安裝，不需要拉線盒。在拐角處易彎曲，減少管道的需求，具備普通管道所不具有的超強柔韌性，經工廠精心設計，在安裝過程中有效避免導線損傷，亦可根據用戶需要生產低煙無鹵、耐火阻燃金屬連鎖鎧裝電纜，能達到阻燃ⅠA級、耐火Ⅰ級，符合GA306.1及GA306.2標準。
3. 產品使用要求：
適用于600V—35KV電壓等級；適用于90℃下干燥或潮濕場所；可室內、室外安裝，可垂直安裝，也可托架或沿墻敷設，也可地下直埋安裝；彎曲半徑最小為7倍外徑，也可360度彎曲；適用于民用、商業、工業、大型場館、娛樂場所、礦井、地鐵以及各類級別危險地區等場所。
4.產品型號及用途:
| 型號 | 名稱 | 主要用途 |
|
YJHLV82（ACWU90） |
交聯聚乙烯絕緣聚氯乙烯護套鋁合金帶連鎖鎧裝稀土高鐵鋁合金電力電纜。 |
高柔韌性能的連鎖鎧裝和密封PVC外護套電纜，不需要管道及其附件和人工密集的拉線、扣紋和成管等工序，可應用于干燥或潮濕環境的明線或暗線敷設，也可應用于危險環境，敷設方式戶內可用支架、梯架、托盤以及電纜夾明敷，戶外可采用直埋、電纜溝、電纜隧道等多種方式。 |
| 注：阻燃電力電纜在原型號前加“ZR”;耐火電力電纜在原型號前加“NH”；低煙無鹵、阻燃、耐火電纜在原型號前加“WZDN”；、內襯及護套材料選用低煙無鹵材料。 | ||
5電纜的型號、芯數及額定電壓、標稱截面:
1) YJHLV82(ACWU90)合金鋁電纜技術參數：
| 型號 | 芯數 | 額定電壓/標稱截面 | ||||
| 0.6/1KV |
8.7/10KV 8.7/15KV |
26/35KV | ||||
| YJHLV82(ACWU90) | 3 | 10-400 | 25-500 | 50-500 | ||
| 3+1 | 16-400 | |||||
| 3+2 | 16-400 | |||||
| 4 | 10-400 | |||||
| 4+1 | 16-400 | |||||
a. 0.6/1KV 三芯交聯聚乙烯絕緣聚氯乙烯護套鋁合金帶連鎖鎧裝稀土高鐵鋁合金電力電纜
|
導體 標稱截面 |
導體 直徑 |
絕緣 厚度 |
護套 厚度 |
電纜 近似外徑 |
電纜 近似重量 |
絕緣電阻 |
20℃時導體 直流電阻 |
電纜載流量 | |
| 在空氣中 | 直埋土壤中 | ||||||||
| mm2 | mm | mm | mm | mm | kg/km | ≥MΩ/km | ≤Ω/km | A | A |
| 3×10 | 3.80 | 0.7 | 1.5 | 23.2 | 484 | 0.523 | 3.08 | 59 | 68 |
| 3×16 | 4.80 | 0.7 | 2.0 | 24.3 | 550 | 0.431 | 1.91 | 77 | 80 |
| 3×25 | 6.00 | 0.9 | 2.0 | 25.7 | 601 | 0.444 | 1.20 | 96 | 101 |
| 3×35 | 7.00 | 0.9 | 2.0 | 27.3 | 691 | 0.379 | 0.868 | 120 | 131 |
| 3×50 | 8.40 | 1.0 | 2.0 | 31.8 | 963 | 0.355 | 0.641 | 157 | 166 |
| 3×70 | 10.00 | 1.1 | 2.5 | 34.7 | 1163 | 0.335 | 0.443 | 186 | 192 |
| 3×95 | 11.60 | 1.1 | 2.5 | 42.2 | 1708 | 0.290 | 0.320 | 243 | 224 |
| 3×120 | 13.00 | 1.2 | 2.5 | 45.4 | 1971 | 0.282 | 0.253 | 263 | 256 |
| 3×150 | 14.60 | 1.4 | 3.0 | 49.3 | 2309 | 0.294 | 0.206 | 302 | 289 |
| 3×185 | 16.20 | 1.6 | 3.0 | 53.1 | 2648 | 0.303 | 0.164 | 340 | 321 |
| 3×240 | 18.40 | 1.7 | 3.0 | 60.8 | 3584 | 0.283 | 0.125 | 378 | 355 |
| 3×300 | 20.60 | 1.8 | 3.5 | 66.0 | 4219 | 0.263 | 0.100 | 417 | 387 |
| 3×400 | 23.80 | 2.0 | 3.5 | 72.1 | 5115 | 0.243 | 0.0778 | 456 | 420 |
b. 0.6/1KV （3+1）芯交聯聚乙烯絕緣聚氯乙烯護套鋁合金帶連鎖鎧裝稀土高鐵鋁合金電力電纜
|
導體 標稱截面 |
導體 直徑 |
絕緣 厚度 |
護套 厚度 |
電纜 近似外徑 |
電纜 近似重量 |
絕緣電阻 |
20℃時導體 直流電阻 |
電纜載流量 | |
| 在空氣中 | 直埋土壤中 | ||||||||
| mm2 | mm | mm | mm | mm | kg/km | ≥MΩ/km | ≤Ω/km | A | A |
| 3×16+1×10 | 4.80 | 0.7 | 2.0 | 24.7 | 582 | 0.431 | 1.91 | 64 | 76 |
| 3×25+1×16 | 6.00 | 0.9 | 2.0 | 26.8 | 679 | 0.444 | 1.20 | 84 | 101 |
| 3×35+1×16 | 7.00 | 0.9 | 2.0 | 29.1 | 819 | 0.379 | 0.868 | 115 | 126 |
| 3×50+1×25 | 8.40 | 1.0 | 2.0 | 33.0 | 1067 | 0.355 | 0.641 | 141 | 152 |
| 3×70+1×35 | 10.00 | 1.1 | 2.5 | 36.0 | 1294 | 0.335 | 0.443 | 186 | 192 |
| 3×95+1×50 | 11.60 | 1.1 | 2.5 | 43.9 | 1909 | 0.290 | 0.320 | 239 | 248 |
| 3×120+1×70 | 13.00 | 1.2 | 3.0 | 47.6 | 2248 | 0.282 | 0.253 | 292 | 290 |
| 3×150+1×70 | 14.60 | 1.4 | 3.0 | 51.0 | 2569 | 0.294 | 0.206 | 339 | 329 |
| 3×185+1×95 | 16.20 | 1.6 | 3.0 | 55.7 | 3073 | 0.303 | 0.164 | 376 | 366 |
| 3×240+1×120 | 18.40 | 1.7 | 3.0 | 63.2 | 4066 | 0.283 | 0.125 | 405 | 383 |
| 3×300+1×150 | 20.60 | 1.8 | 3.5 | 68.4 | 4763 | 0.263 | 0.100 | 451 | 429 |
| 3×400+1×185 | 23.80 | 2.0 | 3.5 | 74.7 | 5754 | 0.243 | 0.0778 | 491 | 475 |
c. 0.6/1KV （3+2）芯交聯聚乙烯絕緣聚氯乙烯護套鋁合金帶連鎖鎧裝稀土高鐵鋁合金電力電纜
|
導體 標稱截面 |
導體 直徑 |
絕緣 厚度 |
護套 厚度 |
電纜 近似外徑 |
電纜 近似重量 |
絕緣電阻 |
20℃時導體 直流電阻 |
電纜載流量 | |
| 在空氣中 | 直埋土壤中 | ||||||||
| mm2 | mm | mm | mm | mm | kg/km | ≥MΩ/km | ≤Ω/km | A | A |
| 3×16+2×10 | 4.80 | 0.7 | 1.27 | 25.71 | 638 | 0.431 | 1.91 | 64 | 77 |
| 3×25+2×16 | 6.00 | 0.9 | 1.27 | 29.19 | 747 | 0.444 | 1.20 | 84 | 97 |
| 3×35+2×16 | 7.00 | 0.9 | 1.27 | 31.00 | 861 | 0.379 | 0.868 | 115 | 125 |
| 3×50+2×25 | 8.40 | 1.0 | 1.27 | 34.14 | 1294 | 0.355 | 0.641 | 124 | 129 |
| 3×70+2×35 | 10.00 | 1.1 | 1.52 | 38.64 | 1545 | 0.335 | 0.443 | 153 | 158 |
| 3×95+2×50 | 11.60 | 1.1 | 1.52 | 43.24 | 2333 | 0.290 | 0.320 | 185 | 188 |
| 3×120+2×70 | 13.00 | 1.2 | 1.52 | 48.04 | 2678 | 0.282 | 0.253 | 214 | 213 |
| 3×150+2×70 | 14.60 | 1.4 | 1.52 | 52.44 | 3016 | 0.294 | 0.206 | 242 | 237 |
| 3×185+2×95 | 16.20 | 1.6 | 1.90 | 56.44 | 3581 | 0.303 | 0.164 | 277 | 268 |
| 3×240+2×120 | 18.40 | 1.7 | 1.90 | 63.00 | 4669 | 0.283 | 0.125 | 335 | 318 |
| 3×300+2×150 | 20.60 | 1.8 | 1.90 | 65.60 | 5488 | 0.263 | 0.100 | 405 | 400 |
| 3×400+2×185 | 23.80 | 2.0 | 1.90 | 80.60 | 6646 | 0.243 | 0.0778 | 468 | 466 |
d. 0.6/1KV 四芯交聯聚乙烯絕緣聚氯乙烯護套鋁合金帶連鎖鎧裝稀土高鐵鋁合金電力電纜
|
導體 標稱截面 |
導體 直徑 |
絕緣 厚度 |
護套 厚度 |
電纜 近似外徑 |
電纜 近似重量 |
絕緣電阻 |
20℃時導體 直流電阻 |
電纜載流量 | |
| 在空氣中 | 直埋土壤中 | ||||||||
| mm2 | mm | mm | mm | mm | kg/km | ≥MΩ/km | ≤Ω/km | A | A |
| 4×10 | 3.80 | 0.7 | 2.0 | 23.7 | 493 | 0.523 | 3.08 | 57 | 65 |
| 4×16 | 4.80 | 0.7 | 2.0 | 25.6 | 598 | 0.431 | 1.91 | 64 | 76 |
| 4×25 | 6.00 | 0.9 | 2.0 | 27.7 | 731 | 0.444 | 1.20 | 84 | 101 |
| 4×35 | 7.00 | 0.9 | 2.0 | 29.5 | 837 | 0.379 | 0.868 | 115 | 126 |
| 4×50 | 8.40 | 1.0 | 2.0 | 34.7 | 1190 | 0.355 | 0.641 | 141 | 152 |
| 4×70 | 10.00 | 1.1 | 2.5 | 38.0 | 1438 | 0.335 | 0.443 | 186 | 192 |
| 4×95 | 11.60 | 1.1 | 2.5 | 46.2 | 2138 | 0.290 | 0.320 | 239 | 248 |
| 4×120 | 13.00 | 1.2 | 3.0 | 50.1 | 2468 | 0.282 | 0.253 | 292 | 290 |
| 4×150 | 14.60 | 1.4 | 3.0 | 54.2 | 2921 | 0.294 | 0.206 | 339 | 329 |
| 4×185 | 16.20 | 1.6 | 3.0 | 58.4 | 3387 | 0.303 | 0.164 | 376 | 366 |
| 4×240 | 18.40 | 1.7 | 3.0 | 67.0 | 4570 | 0.283 | 0.125 | 405 | 383 |
| 4×300 | 20.60 | 1.8 | 3.5 | 72.7 | 5394 | 0.263 | 0.100 | 451 | 429 |
| 4×400 | 23.80 | 2.0 | 3.5 | 79.6 | 6551 | 0.243 | 0.0778 | 491 | 475 |
e. 0.6/1KV （4+1）芯交聯聚乙烯絕緣聚氯乙烯護套鋁合金帶連鎖鎧裝稀土高鐵鋁合金電力電纜
|
導體 標稱截面 |
導體 直徑 |
絕緣 厚度 |
護套 厚度 |
電纜 近似外徑 |
電纜 近似重量 |
20℃時導體 直流電阻 |
電纜載流量 | |
| 在空氣中 | 直埋土壤中 | |||||||
| mm2 | mm | mm | mm | mm | kg/km | ≤Ω/km | A | A |
| 4×16+1×10 | 4.80 | 0.7 | 2.0 | 26.4 | 667 | 1.91 | 64 | 77 |
| 4×25+1×16 | 6.00 | 0.9 | 2.0 | 28.9 | 808 | 1.20 | 88 | 97 |
| 4×35+1×16 | 7.00 | 0.9 | 2.0 | 31.6 | 977 | 0.868 | 115 | 125 |
| 4×50+1×25 | 8.40 | 1.0 | 2.0 | 35.9 | 1312 | 0.641 | 150 | 159 |
| 4×70+1×35 | 10.00 | 1.1 | 2.5 | 41.3 | 1671 | 0.443 | 178 | 183 |
| 4×95+1×50 | 11.60 | 1.1 | 2.5 | 48.4 | 2374 | 0.320 | 228 | 237 |
| 4×120+1×70 | 13.00 | 1.2 | 3.0 | 52.2 | 2761 | 0.253 | 279 | 287 |
| 4×150+1×70 | 14.60 | 1.4 | 3.0 | 55.6 | 3177 | 0.206 | 323 | 338 |
| 4×185+1×95 | 16.20 | 1.6 | 3.0 | 61.0 | 3811 | 0.164 | 359 | 364 |
| 4×240+1×120 | 18.40 | 1.7 | 3.0 | 69.4 | 5050 | 0.125 | 415 | 419 |
| 4×300+1×150 | 20.60 | 1.8 | 3.5 | 75.3 | 5970 | 0.100 | 461 | 466 |
| 4×400+1×185 | 23.80 | 2.0 | 3.5 | 82.3 | 7216 | 0.0778 | 529 | 535 |
