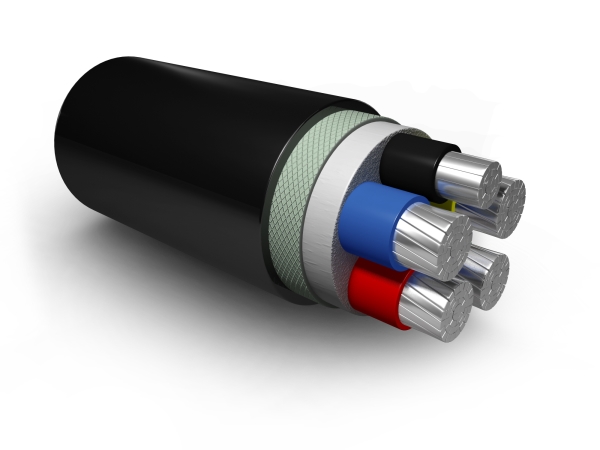

4+1芯鋁合金電纜TC90
交聯聚乙烯絕緣聚氯乙烯護套稀土高鐵鋁合金電力電纜
2.產品特性分析：
交聯聚乙烯是利用硅烷交聯或過氧化物交聯方法，使聚乙烯轉變成熱固性的交聯聚乙烯，從而大幅度地提高了電纜的耐熱性能、耐老化性能和使用壽命，并且環保。我公司自主研發的合金鋁導體抗蠕變、高柔韌、連接穩定、強延展、低反彈，與純鋁導體相比，不僅經濟性能優良，而且具有優異的機械性能、安全性能、連接性能等多項特性。電纜護套采用環保型的PVC，可在潮濕場所安裝，亦可直埋或敷設在水泥中使用；根據使用場合要求的不同，亦可根據用戶需要生產低煙無鹵、耐火阻燃電纜，能達到阻燃IA級、耐火I級，符合GA306.1及GA306.2標準。
3.產品使用要求：
TC90-YJHLV非鎧裝電纜，適用于600V—35KV電壓等級，適用于90℃以下干燥或潮濕場所，可室內、室外安裝，可垂直安裝， 也可托架或沿墻敷設，也可地下直埋安裝；彎曲半徑最小為7倍外徑，也可360度彎曲；適用于無機械破壞的環境下，如民用、辦公樓、學校、旅館、商業、購物中心、工廠大型場館等用電線路。
4.電纜的型號、名稱及主要用途：
1.產品結構特點：
YJHLV(TC90)非鎧裝電纜，采用緊壓絞股式合金鋁導體，截面規格從10mm2到400mm2，絕緣采用阻燃交聯聚乙烯，具有防燃燒、耐潮濕等特點；電纜的內屏蔽和外屏蔽采用國際尖端技術和設備生產而成，其特有的三層共擠技術加上公司引進的西科拉公司X－射線測偏儀，自動控制絕緣以及內外屏蔽層厚度，最大程度上保證了產品質量；外層繞包加強纖維帶和防輻射PVC護套。適用范圍廣泛，環保耐用。
YJHLV(TC90)非鎧裝電纜，采用緊壓絞股式合金鋁導體，截面規格從10mm2到400mm2，絕緣采用阻燃交聯聚乙烯，具有防燃燒、耐潮濕等特點；電纜的內屏蔽和外屏蔽采用國際尖端技術和設備生產而成，其特有的三層共擠技術加上公司引進的西科拉公司X－射線測偏儀，自動控制絕緣以及內外屏蔽層厚度，最大程度上保證了產品質量；外層繞包加強纖維帶和防輻射PVC護套。適用范圍廣泛，環保耐用。
2.產品特性分析：
交聯聚乙烯是利用硅烷交聯或過氧化物交聯方法，使聚乙烯轉變成熱固性的交聯聚乙烯，從而大幅度地提高了電纜的耐熱性能、耐老化性能和使用壽命，并且環保。我公司自主研發的合金鋁導體抗蠕變、高柔韌、連接穩定、強延展、低反彈，與純鋁導體相比，不僅經濟性能優良，而且具有優異的機械性能、安全性能、連接性能等多項特性。電纜護套采用環保型的PVC，可在潮濕場所安裝，亦可直埋或敷設在水泥中使用；根據使用場合要求的不同，亦可根據用戶需要生產低煙無鹵、耐火阻燃電纜，能達到阻燃IA級、耐火I級，符合GA306.1及GA306.2標準。
3.產品使用要求：
TC90-YJHLV非鎧裝電纜，適用于600V—35KV電壓等級，適用于90℃以下干燥或潮濕場所，可室內、室外安裝，可垂直安裝， 也可托架或沿墻敷設，也可地下直埋安裝；彎曲半徑最小為7倍外徑，也可360度彎曲；適用于無機械破壞的環境下，如民用、辦公樓、學校、旅館、商業、購物中心、工廠大型場館等用電線路。
4.電纜的型號、名稱及主要用途：
| 型號 | 名稱 | 主要用途 |
|
YJHLV (TC90) |
交聯聚乙烯絕緣聚氯乙烯護套稀土高鐵鋁合金電力電纜 |
敷設在室內、隧道、管道、電纜溝及松散土壤中，電纜不能承受機械外力作用，但可承受一定的牽引力。 |
| 注：各種阻燃電力電纜在原型號前加“ZR”;各種耐火電力電纜在原型號前加“NH”；各種低煙無鹵、阻燃、耐火電纜在原型號前加“WZDN”；嗎、內襯及護套材料選用低煙無鹵材料。 | ||
5.電纜的型號、芯數及額定電壓、標稱截面:
1) YJHLV(TC90)鋁合金電力電纜重要參數
| 型號 | 芯數 | 額定電壓/標稱截面 | ||||
| 0.6/1KV |
8.7/10KV 8.7/15KV |
26/35KV | ||||
| YJHLV(TC90) | 1 | 10-400 | 25-500 | 50-500 | ||
| 3 | 16-400 | 25-500 | 50-500 | |||
| 3+1 | 16-400 | |||||
| 3+2 | 16-400 | |||||
| 4 | 10-400 | |||||
| 4+1 | 16-400 | |||||
a. 0.6/1KV單芯交聯聚乙烯絕緣聚氯乙烯外護套稀土高鐵鋁合金電力電纜
|
導體 標稱截面 |
導體 直徑 |
絕緣 厚度 |
護套 厚度 |
電纜 近似外徑 |
電纜 近似重量 |
絕緣電阻 |
20℃時導體 直流電阻 |
電纜載流量 | |
| 在空氣中 | 直埋土壤中 | ||||||||
| mm2 | mm | mm | mm | mm | kg/km | ≥MΩ/km | ≤Ω/km | A | A |
| 1×10 | 3.80 | 0.7 | 1.5 | 8.0 | 95 | 0.523 | 3.08 | 60 | 75 |
| 1×16 | 4.80 | 0.7 | 1.5 | 8.9 | 120 | 0.431 | 1.91 | 80 | 100 |
| 1×25 | 6.00 | 0.9 | 1.5 | 10.4 | 190 | 0.444 | 1.20 | 115 | 130 |
| 1×35 | 7.00 | 0.9 | 1.5 | 11.5 | 207 | 0.379 | 0.868 | 140 | 150 |
| 1×50 | 8.40 | 1.0 | 1.5 | 13.0 | 245 | 0.355 | 0.641 | 170 | 180 |
| 1×70 | 10.00 | 1.1 | 1.5 | 14.0 | 336 | 0.335 | 0.443 | 215 | 225 |
| 1×95 | 11.60 | 1.1 | 1.5 | 16.4 | 455 | 0.290 | 0.320 | 275 | 270 |
| 1×120 | 13.00 | 1.2 | 1.5 | 17.8 | 550 | 0.282 | 0.253 | 320 | 305 |
| 1×150 | 14.60 | 1.4 | 2.0 | 20.6 | 650 | 0.294 | 0.206 | 370 | 340 |
| 1×185 | 16.20 | 1.6 | 2.0 | 22.5 | 804 | 0.303 | 0.164 | 415 | 375 |
| 1×240 | 18.40 | 1.7 | 2.0 | 24.9 | 1021 | 0.283 | 0.125 | 490 | 435 |
| 1×300 | 20.60 | 1.8 | 2.5 | 27.3 | 1238 | 0.263 | 0.100 | 565 | 495 |
| 1×400 | 23.80 | 2.0 | 2.5 | 34.1 | 1455 | 0.243 | 0.0778 | 640 | 555 |
b. 0.6/1KV 三芯交聯聚乙烯絕緣聚氯乙烯外護套稀土高鐵鋁合金電力電纜
|
導體 標稱截面 |
導體 直徑 |
絕緣 厚度 |
護套 厚度 |
電纜 近似外徑 |
電纜 近似重量 |
絕緣電阻 |
20℃時導體 直流電阻 |
電纜載流量 | |
| 在空氣中 | 直埋土壤中 | ||||||||
| mm2 | mm | mm | mm | mm | kg/km | ≥MΩ/km | ≤Ω/km | A | A |
| 3×10 | 3.80 | 0.7 | 1.5 | 14.6 | 260 | 0.523 | 3.08 | 50 | 60 |
| 3×16 | 4.80 | 0.7 | 1.5 | 16.5 | 340 | 0.431 | 1.91 | 65 | 80 |
| 3×25 | 6.00 | 0.9 | 2.0 | 20.8 | 470 | 0.444 | 1.20 | 90 | 100 |
| 3×35 | 7.00 | 0.9 | 2.0 | 23.2 | 600 | 0.379 | 0.868 | 110 | 120 |
| 3×50 | 8.40 | 1.0 | 2.0 | 26.4 | 730 | 0.355 | 0.641 | 130 | 140 |
| 3×70 | 10.00 | 1.1 | 2.0 | 29.9 | 970 | 0.335 | 0.443 | 170 | 175 |
| 3×95 | 11.60 | 1.1 | 2.0 | 33.3 | 1240 | 0.290 | 0.320 | 205 | 210 |
| 3×120 | 13.00 | 1.2 | 2.5 | 37.8 | 1540 | 0.282 | 0.253 | 240 | 235 |
| 3×150 | 14.60 | 1.4 | 2.5 | 41.7 | 1940 | 0.294 | 0.206 | 275 | 265 |
| 3×185 | 16.20 | 1.6 | 2.5 | 44.6 | 2248 | 0.303 | 0.164 | 320 | 301 |
| 3×240 | 18.40 | 1.7 | 2.5 | 50.1 | 2723 | 0.283 | 0.125 | 385 | 355 |
| 3×300 | 20.60 | 1.8 | 3.0 | 55.6 | 3218 | 0.263 | 0.100 | 450 | 409 |
| 3×400 | 23.80 | 2.0 | 3.0 | 61.6 | 3693 | 0.243 | 0.0778 | 515 | 463 |
c. 0.6/1KV （3+1）芯交聯聚乙烯絕緣聚氯乙烯外護套稀土高鐵鋁合金電力電纜
|
導體 標稱截面 |
導體 直徑 |
絕緣 厚度 |
護套 厚度 |
電纜 近似外徑 |
電纜 近似重量 |
絕緣電阻 |
20℃時導體 直流電阻 |
電纜載流量 | |
| 在空氣中 | 直埋土壤中 | ||||||||
| mm2 | mm | mm | mm | mm | kg/km | ≥MΩ/km | ≤Ω/km | A | A |
| 3×16+1×10 | 4.80 | 0.7 | 1.5 | 17.5 | 407 | 0.431 | 1.91 | 70 | 90 |
| 3×25+1×16 | 6.00 | 0.9 | 2.0 | 21.8 | 566 | 0.444 | 1.20 | 105 | 120 |
| 3×35+1×16 | 7.00 | 0.9 | 2.0 | 23.8 | 683 | 0.379 | 0.868 | 130 | 140 |
| 3×50+1×25 | 8.40 | 1.0 | 2.0 | 27.4 | 849 | 0.355 | 0.641 | 160 | 170 |
| 3×70+1×35 | 10.00 | 1.1 | 2.0 | 31.0 | 1123 | 0.335 | 0.443 | 203 | 203 |
| 3×95+1×50 | 11.60 | 1.1 | 2.5 | 25.8 | 1473 | 0.290 | 0.320 | 255 | 250 |
| 3×120+1×70 | 13.00 | 1.2 | 2.5 | 39.7 | 1821 | 0.282 | 0.253 | 300 | 285 |
| 3×150+1×70 | 14.60 | 1.4 | 2.5 | 42.9 | 2199 | 0.294 | 0.206 | 350 | 320 |
| 3×185+1×95 | 16.20 | 1.6 | 3.0 | 47.4 | 2696 | 0.303 | 0.164 | 376 | 382 |
| 3×240+1×120 | 18.40 | 1.7 | 3.0 | 52.7 | 3408 | 0.283 | 0.125 | 435 | 439 |
| 3×300+1×150 | 20.60 | 1.8 | 3.5 | 58.0 | 4401 | 0.263 | 0.100 | 484 | 489 |
| 3×400+1×185 | 23.80 | 2.0 | 3.5 | 63.5 | 5590 | 0.243 | 0.0778 | 555 | 561 |
d. 0.6/1KV （3+2）芯交聯聚乙烯絕緣聚氯乙烯外護套稀土高鐵鋁合金電力電纜
|
導體 標稱截面 |
導體 直徑 |
絕緣 厚度 |
護套 厚度 |
電纜 近似外徑 |
電纜 近似重量 |
絕緣電阻 |
20℃時導體 直流電阻 |
電纜載流量 | |
| 在空氣中 | 直埋土壤中 | ||||||||
| mm2 | mm | mm | mm | mm | kg/km | ≥MΩ/km | ≤Ω/km | A | A |
| 3×16+2×10 | 4.80 | 0.7 | 1.80 | 21.68 | 510 | 0.431 | 1.91 | 72 | 85 |
| 3×25+2×16 | 6.00 | 0.9 | 1.80 | 25.88 | 707 | 0.444 | 1.20 | 85 | 92 |
| 3×35+2×16 | 7.00 | 0.9 | 1.80 | 27.88 | 821 | 0.379 | 0.868 | 102 | 110 |
| 3×50+2×25 | 8.40 | 1.0 | 2.00 | 32.08 | 1149 | 0.355 | 0.641 | 123 | 131 |
| 3×70+2×35 | 10.00 | 1.1 | 2.10 | 36.88 | 1513 | 0.335 | 0.443 | 152 | 159 |
| 3×95+2×50 | 11.60 | 1.1 | 2.30 | 41.76 | 1687 | 0.290 | 0.320 | 184 | 190 |
| 3×120+2×70 | 13.00 | 1.2 | 2.50 | 46.01 | 2106 | 0.282 | 0.253 | 213 | 216 |
| 3×150+2×70 | 14.60 | 1.4 | 2.60 | 51.32 | 2512 | 0.294 | 0.206 | 241 | 240 |
| 3×185+2×95 | 16.20 | 1.6 | 2.80 | 56.89 | 3097 | 0.303 | 0.164 | 277 | 271 |
| 3×240+2×120 | 18.40 | 1.7 | 3.00 | 62.89 | 4154 | 0.283 | 0.125 | 325 | 312 |
| 3×300+2×150 | 20.60 | 1.8 | 3.20 | 70.02 | 5080 | 0.263 | 0.100 | 361 | 346 |
| 3×400+2×185 | 23.80 | 2.0 | 3.40 | 76.87 | 6446 | 0.243 | 0.0778 | 424 | 410 |
e. 0.6/1KV 四芯交聯聚乙烯絕緣聚氯乙烯外護套稀土高鐵鋁合金電力電纜
|
導體 標稱截面 |
導體 直徑 |
絕緣 厚度 |
護套 厚度 |
電纜 近似外徑 |
電纜 近似重量 |
絕緣電阻 |
20℃時導體 直流電阻 |
電纜載流量 | |
| 在空氣中 | 直埋土壤中 | ||||||||
| mm2 | mm | mm | mm | mm | kg/km | ≥MΩ/km | ≤Ω/km | A | A |
| 4×10 | 3.80 | 0.7 | 1.5 | 15.9 | 327 | 0.523 | 3.08 | 49 | 59 |
| 4×16 | 4.80 | 0.7 | 2.0 | 19.1 | 428 | 0.431 | 1.91 | 64 | 78 |
| 4×25 | 6.00 | 0.9 | 2.0 | 22.7 | 594 | 0.444 | 1.20 | 87 | 98 |
| 4×35 | 7.00 | 0.9 | 2.0 | 25.4 | 739 | 0.379 | 0.868 | 120 | 130 |
| 4×50 | 8.40 | 1.0 | 2.0 | 29.0 | 949 | 0.355 | 0.641 | 151 | 161 |
| 4×70 | 10.00 | 1.1 | 2.0 | 32.9 | 1271 | 0.335 | 0.443 | 183 | 192 |
| 4×95 | 11.60 | 1.1 | 2.5 | 37.7 | 1627 | 0.290 | 0.320 | 238 | 234 |
| 4×120 | 13.00 | 1.2 | 2.5 | 41.6 | 2016 | 0.282 | 0.253 | 285 | 276 |
| 4×150 | 14.60 | 1.4 | 3.0 | 47.6 | 2505 | 0.294 | 0.206 | 328 | 318 |
| 4×185 | 16.20 | 1.6 | 3.0 | 50.6 | 3044 | 0.303 | 0.164 | 375 | 351 |
| 4×240 | 18.40 | 1.7 | 3.0 | 56.4 | 4100 | 0.283 | 0.125 | 405 | 391 |
| 4×300 | 20.60 | 1.8 | 3.5 | 62.2 | 5020 | 0.263 | 0.100 | 422 | 392 |
| 4×400 | 23.80 | 2.0 | 3.5 | 68.0 | 6428 | 0.243 | 0.0778 | 465 | 425 |
f. 0.6/1KV （4+1）芯交聯聚乙烯絕緣聚氯乙烯外護套稀土高鐵鋁合金電力電纜
|
導體 標稱截面 |
導體 直徑 |
絕緣 厚度 |
護套 厚度 |
電纜 近似外徑 |
電纜 近似重量 |
絕緣電阻 |
20℃時導體 直流電阻 |
電纜載流量 | |
| 在空氣中 | 直埋土壤中 | ||||||||
| mm2 | mm | mm | mm | mm | kg/km | ≥MΩ/km | ≤Ω/km | A | A |
| 4×16+1×10 | 4.80 | 0.7 | 1.5 | 17.5 | 515 | 0.431 | 1.91 | 74 | 77 |
| 4×25+1×16 | 6.00 | 0.9 | 2.0 | 21.8 | 717 | 0.444 | 1.20 | 88 | 97 |
| 4×35+1×16 | 7.00 | 0.9 | 2.0 | 23.8 | 831 | 0.379 | 0.868 | 115 | 125 |
| 4×50+1×25 | 8.40 | 1.0 | 2.0 | 27.4 | 1162 | 0.355 | 0.641 | 150 | 159 |
| 4×70+1×35 | 10.00 | 1.1 | 2.0 | 31.0 | 1623 | 0.335 | 0.443 | 178 | 183 |
| 4×95+1×50 | 11.60 | 1.1 | 2.5 | 25.8 | 2231 | 0.290 | 0.320 | 228 | 237 |
| 4×120+1×70 | 13.00 | 1.2 | 2.5 | 39.7 | 2665 | 0.282 | 0.253 | 279 | 287 |
| 4×150+1×70 | 14.60 | 1.4 | 2.5 | 42.9 | 3190 | 0.294 | 0.206 | 323 | 338 |
| 4×185+1×95 | 16.20 | 1.6 | 3.0 | 47.4 | 3842 | 0.303 | 0.164 | 359 | 364 |
| 4×240+1×120 | 18.40 | 1.7 | 3.0 | 52.7 | 5001 | 0.283 | 0.125 | 415 | 419 |
| 4×300+1×150 | 20.60 | 1.8 | 3.5 | 58.0 | 5679 | 0.263 | 0.100 | 461 | 466 |
| 4×400+1×185 | 23.80 | 2.0 | 3.5 | 63.5 | 7185 | 0.243 | 0.0778 | 529 | 535 |
