鋁合金帶連鎖鎧裝單芯高壓鋁合金電纜YJHLV8
鋁合金帶連鎖鎧裝稀土高鐵高壓鋁合金電力電纜(鋁合金鎧裝)YJHLV8

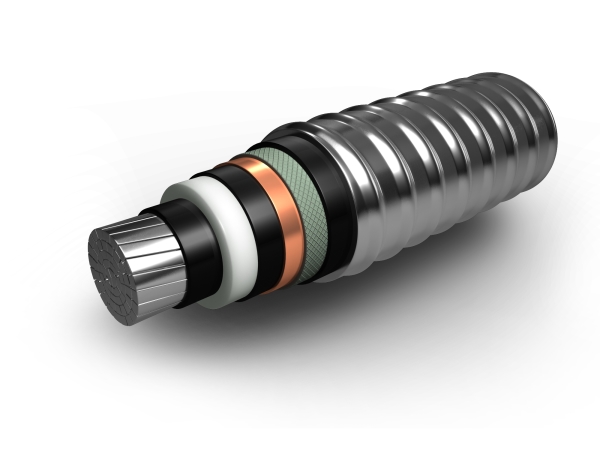

1. 產品結構特點：
緊壓絞和稀土高鐵鋁合金導體
阻燃交聯聚乙烯絕緣
軋紋聚酯帶繞包
鋁合金帶連鎖鎧裝護層
聚氯乙烯護套或聚烯烴護套
5000V及以上采用內、外屏蔽層
2. 產品特性分析：
稀土高鐵鋁合金電力電纜在發達國家已得到廣泛應用。
導體：抗蠕變、高柔韌、強延展、低反彈、連接穩定。
絕緣：耐高溫、防燃燒、抗老化、強耐用、低碳環保。
鎧裝層：經濟性能優越，特殊的自鎖形式，堅固強韌。
外護套：采用無鉛無鎘的PVC，可在潮濕場所安裝，亦可直埋或敷設在水泥中使用。
應用特點：電纜的鎧裝層強度高，比鋼帶鎧裝更輕、更易剝離，安裝便利，可免橋架安裝，降低成本。不局限于360度安裝，不需要拉線盒。在拐角處易彎曲，減少管道的需求，具備普通管道所不具有的超強柔韌性，經工廠精心設計，在安裝過程中有效避免導線損傷，亦可根據用戶需要生產低煙無鹵、耐火阻燃金屬連鎖鎧裝電纜，能達到阻燃ⅠA級、耐火Ⅰ級，符合GA306.1及GA306.2標準。
3. 產品使用要求：
適用于600V—35KV電壓等級；適用于90℃下干燥或潮濕場所；可室內、室外安裝，可垂直安裝，也可托架或沿墻敷設，也可地下直埋安裝；彎曲半徑最小為7倍外徑，也可360度彎曲；適用于民用、商業、工業、大型場館、娛樂場所、礦井、地鐵以及各類級別危險地區等場所。
4.產品型號及用途:
| 型號 | 名稱 | 主要用途 |
| YJHLV8 (AC90) | 交聯聚乙烯絕緣鋁合金帶連鎖鎧裝稀土高鐵鋁合金電力電纜 | 高柔韌性能的連鎖鎧裝電纜可應用于非潮濕環境的明線或暗線敷設，并具備與管道敷設方式相同的性能，能承受一定的壓力，能減少管道布線所帶來的施工難度和人力成本。 |
| 注：各種阻燃電力電纜在原型號前加“ZR”;各種耐火電力電纜在原型號前加“NH”；各種低煙無鹵、阻燃、耐火電纜在原型號前加“WZDN”；內襯及護套材料選用低煙無鹵材料。 | ||
5. YJHLV8(AC90)鋁合金電纜技術參數：
1) 電纜的型號、芯數及額定電壓、標稱截面:
| 型號 | 芯數 | 額定電壓/標稱截面 | ||
| 0.6/1KV |
8.7/10KV 8.7/15KV |
26/35KV | ||
| YJHLV8(AC90) | 3 | 10-400 | 25-500 | 50-500 |
| 3+1 | 16-400 | |||
| 3+2 | 16-400 | |||
| 4 | 10-400 | |||
| 4+1 | 16-400 | |||
|
導體 標稱截面 |
導體 直徑 |
絕緣 厚度 |
電纜 近似外徑 |
電纜 近似重量 |
20℃時導體 直流電阻 |
短路電流 | 電纜載流量 |
| mm2 | mm | mm | mm | kg/km | ≤Ω/km | KA | A |
| 3×25 | 6.00 | 4.5 | 34.81 | 1084 | 1.200 | 2.42 | 105 |
| 3×35 | 7.00 | 4.5 | 36.45 | 1195 | 0.868 | 3.37 | 132 |
| 3×50 | 8.40 | 4.5 | 40.15 | 1482 | 0.641 | 4.79 | 150 |
| 3×70 | 10.00 | 4.5 | 42.35 | 1669 | 0.443 | 6.68 | 185 |
| 3×95 | 11.60 | 4.5 | 47.78 | 2178 | 0.320 | 9.68 | 220 |
| 3×120 | 13.00 | 4.5 | 50.24 | 2420 | 0.253 | 11.4 | 245 |
| 3×150 | 14.60 | 4.5 | 52.97 | 2720 | 0.206 | 14.2 | 275 |
| 3×185 | 16.20 | 4.5 | 55.49 | 3013 | 0.164 | 17.5 | 315 |
| 3×240 | 18.40 | 4.5 | 62.04 | 3858 | 0.125 | 22.6 | 365 |
| 3×300 | 20.60 | 4.5 | 66.26 | 4417 | 0.100 | 28.2 | 410 |
| 3×400 | 23.80 | 4.5 | 71.45 | 5218 | 0.0778 | 37.6 | 455 |
| 3×500 | 26.60 | 4.5 | 79.77 | 6404 | 0.0605 | 47.0 | 500 |
b. 26/35KV 三芯交聯聚乙烯絕緣鋁合金帶連鎖鎧裝稀土高鐵鋁合金電力電纜
|
導體 標稱截面 |
導體 直徑 |
絕緣 厚度 |
電纜 近似外徑 |
電纜 近似重量 |
20℃時導體 直流電阻 |
短路電流 | 電纜載流量 |
| mm2 | mm | mm | mm | kg/km | ≤Ω/km | KA | A |
| 3×50 | 8.40 | 10.5 | 71.53 | 4371 | 0.641 | 4.79 | 178 |
| 3×70 | 10.00 | 10.5 | 74.97 | 4806 | 0.443 | 6.68 | 222 |
| 3×95 | 11.60 | 10.5 | 78.42 | 5279 | 0.320 | 9.68 | 266 |
| 3×120 | 13.00 | 10.5 | 81.44 | 5697 | 0.253 | 11.4 | 306 |
| 3×150 | 14.60 | 10.5 | 84.88 | 6219 | 0.206 | 14.2 | 346 |
| 3×185 | 16.20 | 10.5 | 88.33 | 6730 | 0.164 | 17.5 | 394 |
| 3×240 | 18.40 | 10.5 | 93.07 | 7583 | 0.125 | 22.6 | 478 |
| 3×300 | 20.60 | 10.5 | 97.81 | 8602 | 0.100 | 28.2 | 530 |
| 3×400 | 23.80 | 10.5 | 104.70 | 9849 | 0.0778 | 37.6 | 634 |
| 3×500 | 26.60 | 10.5 | 110.73 | 12076 | 0.0605 | 47.0 |
738 |
