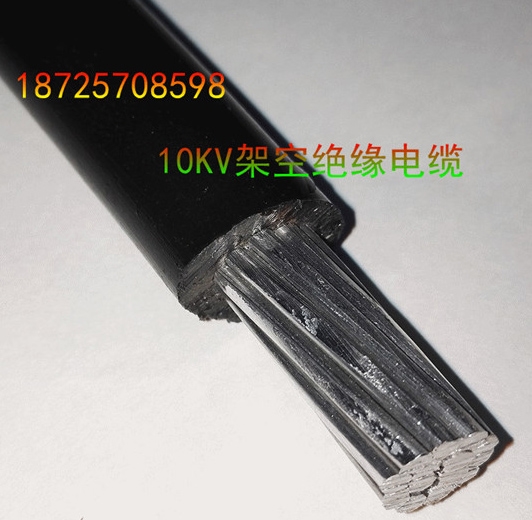

10kv架空絕緣線 JKLYJ
額定電壓10kV及1kV架空絕緣電纜
1 產品執行標準
GB/T 12527-2008
GB/T 14049-2008
2 適用范圍
交流額定電壓為10kV及以下架空電力線路用銅芯、鋁芯、鋁合金芯耐候型聚氯乙烯、聚乙烯和交聯聚乙烯絕緣架空電纜。
3 電纜的規格
|
型號 |
芯數 |
主線芯標稱截面/mm2 |
|
JKV、JKLV、JKLHV、 JKY、JKLY、JKLHY、 JKYJ、JKLYJ、JKLHYJ |
1 |
10～400 |
|
2、4 |
10～120 |
|
|
JKLV、JKLY、JKLYJ |
3+k |
10～120 |
4 產品表示方法
1 符號和代號
架空絕緣電纜—JK
銅導體—省略 軟銅導體—TR 鋁導體—L 鋁合金導體—LH
聚氯乙烯絕緣—V
聚乙烯絕緣—Y
交聯聚乙烯絕緣—YJ
輕型薄絕緣結構—/Q 普通絕緣結構—省略
鋼承載中性導體—(A) 鋁合金承載中性導體—(B)
2 產品型號規格舉例
JKV-1 1×70
JKLY-1 3×35+1×50(B)
5 導體
1 銅導體材料
TY型圓銅線、TR型軟圓銅線（僅適用于多芯電纜）
2 鋁導體材料
L8或LY9型H9狀態硬圓鋁線
3 鋁合金導體材料
LHA1型或LHA2型鋁合金圓線
4 導體的絞合要求
導體應緊壓圓形絞合
6 絕緣
1 采用耐候型的聚氯乙烯、聚乙烯、交聯聚乙烯為基的混合料。
2 材料的機械物理性能符合GB/T 12527-2008產品標準中表5的規定
7 電纜的結構
1 兩芯及兩芯以上電纜的絕緣線芯按A、B、C順向序絞合成束，絞合方向為右向，絞合節距不大于絕緣線芯計算絞合外徑的25倍。
2 兩芯及兩芯以上電纜的絕緣有識別相序的標志，A相為一根凸脊，B為二根凸脊， C為三根凸脊，根據供需雙方協議，也可采用其他耐久易區分的標示方法。
3 如具有承載絞線時，承載絞線應處于各絕緣線芯的中心位置。
8 電纜結構圖
